混凝土起皮起砂麻面露石子薄层病害形成原因是什么？_混凝土快速修补料

混凝土薄层出现起砂、起皮、起灰、掉皮、脱皮及细微裂缝等病害，核心原因是原材料质量不达标、施工工艺缺陷、环境因素侵蚀、后期养护不当四大类，具体可拆解为以下细节：

一、原材料与配比问题

水泥质量或用量不足

水泥标号偏低、过期受潮，或配比中水泥掺量过少，会直接导致混凝土表层强度不足，无法形成致密的硬化结构，极易出现起砂、起灰。另外，水泥与外加剂相容性差，也会造成表层水化反应不充分，粘结力下降。

骨料级配不合理

细骨料（砂）偏细或含泥量过高，会增加混凝土的用水量，导致孔隙率上升；粗骨料粒径过大且用量过多，会使薄层混凝土难以振捣密实，表层易出现空鼓、起皮。

水灰比过大

拌合时加水过多，水分蒸发后会在混凝土内部形成大量毛细孔道，降低表层密实度和耐磨性，这是起砂、起皮的最常见诱因。

外加剂使用不当

过量使用减水剂、引气剂，或外加剂掺加比例失控，会导致混凝土表层气泡过多，硬化后形成薄弱层，容易脱落。

二、施工工艺缺陷

振捣与收光不当

薄层混凝土振捣过度，会造成水泥浆上浮、骨料下沉，表层形成 “浮浆层”，强度极低，后期必然起砂起皮；

收光时间过早，混凝土未达到初凝强度，表面会出现抹痕和疏松层；收光过晚，无法有效闭合表层裂缝和孔隙。

基层处理不到位

修补薄层混凝土时，若基层表面有浮灰、油污、松动颗粒，或未进行拉毛、界面处理，新老混凝土粘结力不足，会出现分层、掉皮。

浇筑厚度控制不当

薄层混凝土厚度过薄（小于设计要求），无法形成稳定的结构层，受外力或温度变化时易开裂、脱皮。

施工环境违规操作

在高温、大风天气下施工，混凝土表层水分蒸发过快，水化反应不充分；低温环境施工未采取保温措施，表层受冻，结构被破坏。

三、环境因素侵蚀

温湿度反复变化

温度骤升骤降会导致混凝土表层热胀冷缩，产生内应力，引发细微裂缝；干湿循环会使混凝土内部毛细孔反复吸水、失水，加速表层材料剥落。

化学介质侵蚀

接触到酸雨、盐碱溶液、油污等化学物质时，会与混凝土中的氢氧化钙等成分发生反应，破坏水泥石结构，导致表层酥松、起灰。

外力与磨损作用

车辆碾压、行人踩踏、机械摩擦等外力反复作用于薄层表面，超过其承载能力，会造成起皮、掉皮，细微裂缝也会逐渐扩大。

四、后期养护不当

养护不及时或养护期不足

混凝土初凝后未及时覆盖保湿（如土工布、塑料膜），或养护时间短于规范要求（一般不少于 7 天），表层水分快速流失，水化反应中断，强度无法增长，进而起砂开裂。

养护方式错误

采用大水漫灌或高压水枪冲刷养护，会冲蚀表层水泥浆；低温养护未采取保温措施，表层受冻破坏。

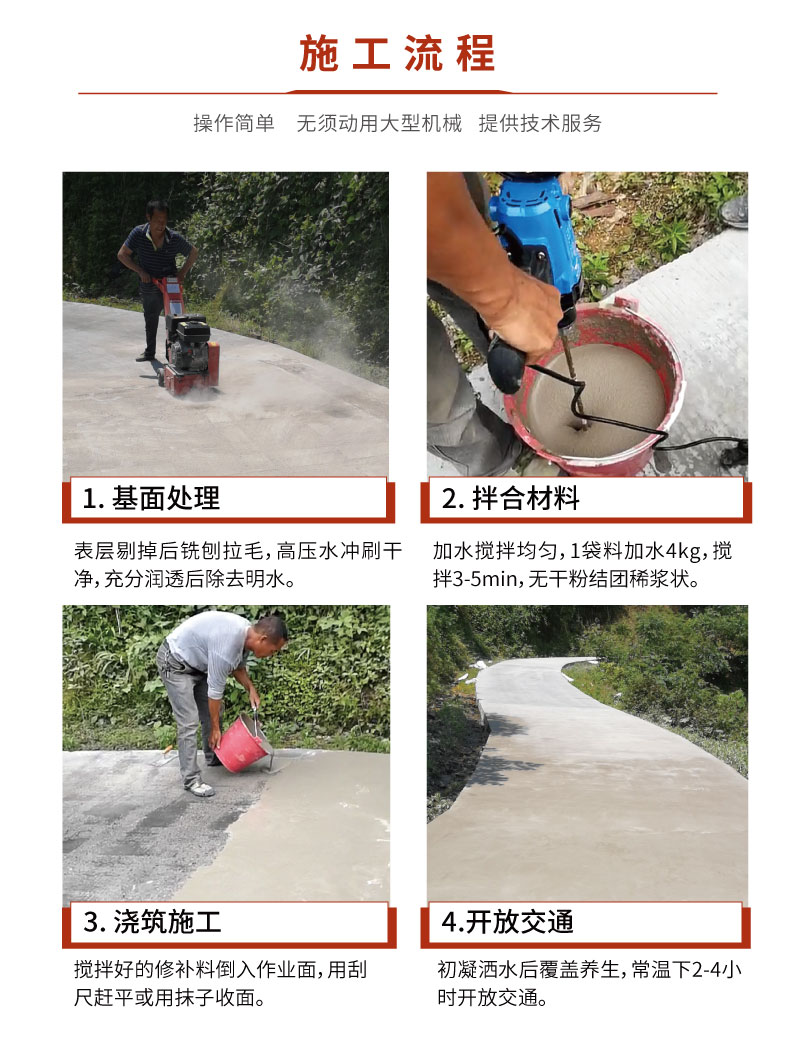

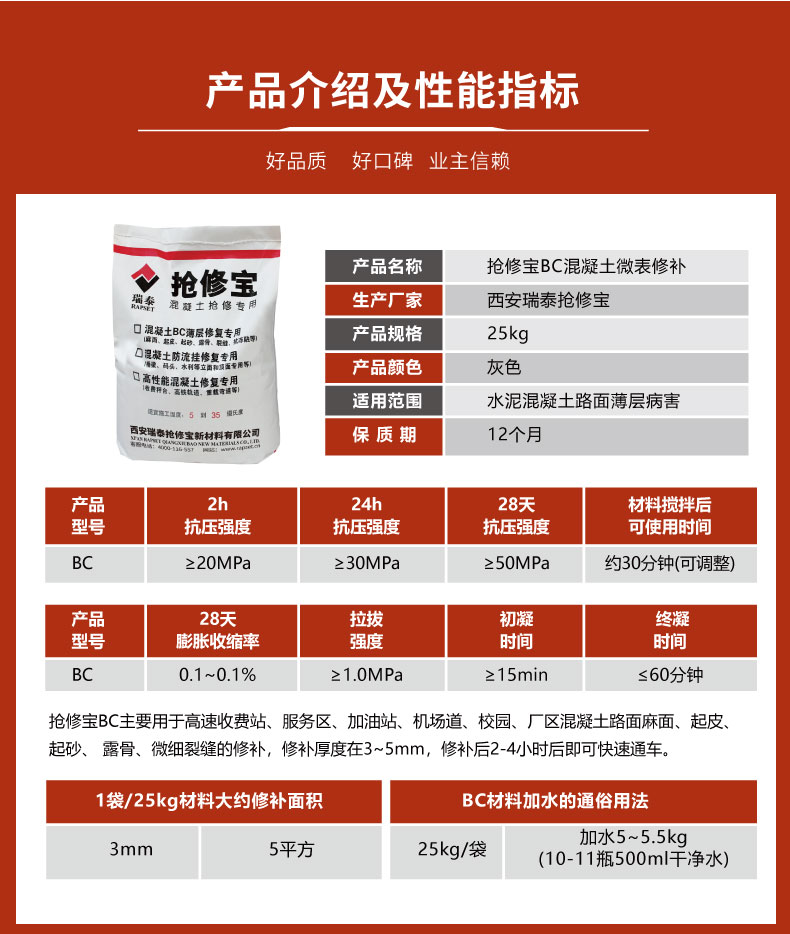

以上这些称之为薄层病害，即3-5mm的浅表层病害，进行预防养护利大于弊，用抢修宝BC薄层快速修补料，一次修复且耐久有保证，机场，高速，农村公路，工厂园区地面，冷库，停车场，单位院子等薄层起砂，全国施工案例，业主使用后口碑良好，称赞有加。

热门产品Hot Products

热门产品
Hot Products
