混凝土裂缝修补材料由于市面上种类较多，而且性能及单价差异较大，所以在选择的时候，应根据裂缝成因、结构类型及修补目的的合理选用。



　　当用于恢复结构承载力和耐久性时，应选用粘结力强、强度高的热固性或热塑性占合剂；



　　用于密封防水时，应选用极限变形值大的弹性体密封剂；对于活动性裂缝，应选用延伸率大的弹性材料。



　　修补混凝土裂缝所用材料主要是以有机高聚合物为基料的各种粘合剂和密封剂，或掺入定量水泥的混合物。常用的高分子聚合物有：环氧树脂、丙烯酸树脂、聚氨酯、酚醛树脂、聚醋酸乙烯、聚乙烯醇（108胶）、甲基丙烯酸酯（甲凝）、丙烯酰胺（丙凝）、聚LU乙烯、硅酸钠（水玻璃）、有机硅、LU丁橡胶、丁苯橡胶等。



　　1． 甲基丙烯酸酯灌浆液



　　甲基丙烯酸酯灌浆液，俗称“甲凝”，是一种常用的混凝土裂缝修补材料，特点是粘度很小，仅1MPa.s，宽度可灌0.05mm左右的裂缝，渗透深度可达4~6mm，可带水作业，修复后的基材整体性好。其性能指标见下表：

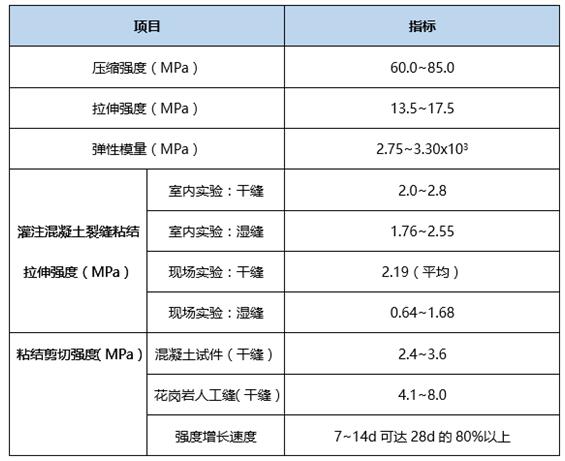

　　表1.1 甲基丙烯酸酯灌浆液性能指标







　　2. 环氧树脂浆液



　　环氧树脂浆液的优点是粘结强度高、收缩率小、耐久性好，是受力裂缝修补的常用材料。其性能指标见下表：

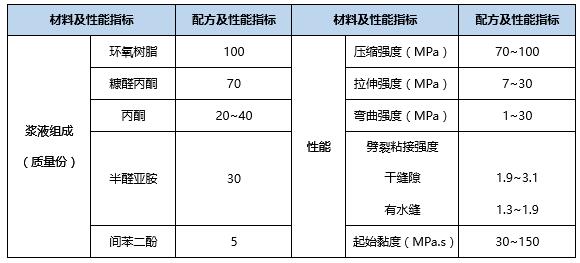

　　表2.1 使用C3H6O的环氧树脂浆液组成及性能





　　　


　　注：使用C3H6O作稀释剂的环氧树脂浆液早期发热量低，固化快，韧性好。

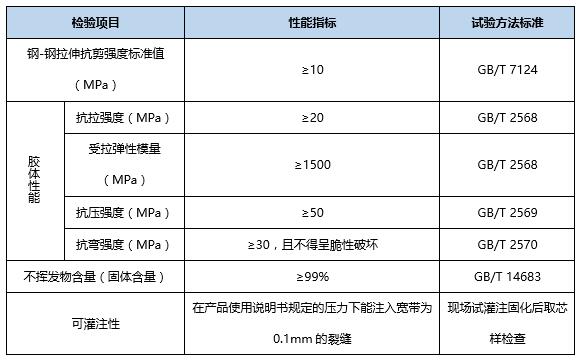

　　表2.2 混凝土裂缝修补胶（注射剂）保障性能指标



　　　



　　注：当修补目的仅为封闭裂缝，而不牵涉补强、防渗的要求时，可不做可灌注性检验。
